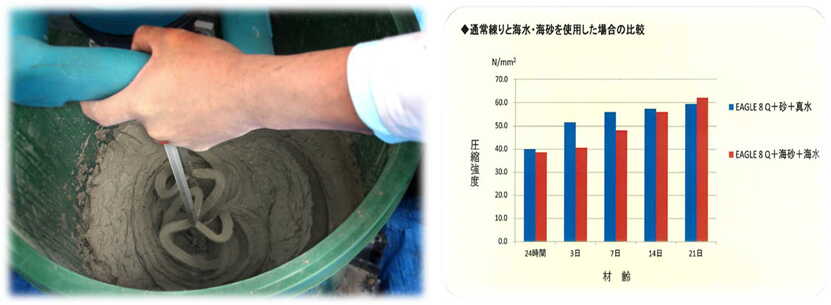

EAGLE8-Q:

骨材を含まない純粋タイプ。強度・速硬性が高く、滑らかな仕上げや細かい隙間への充填に最適。

EAGLE8-P:

Qタイプに細骨材（珪砂）を約30％配合し、性能と、施工性、仕上がり等をバランスさせた標準タイプ。※珪砂は5,6,7号mix。

EAGLE8-S:

Qタイプに細骨材（珪砂）を約50％配合し、施工性に優れ、特にコテ仕上げが容易。※珪砂は5,6,7号mix。

EAGLE8-H:

耐火性を向上させたタイプ。骨材は含まずより緻密な構造となる為、強度が向上している。また、なめらかな表面となる。

超速硬・超早強:

打設後3時間で45N/mm2以上

高強度:

打設後28日後で約70N/mm2

超速硬・超早強:

打設後24時間で6.9N/mm2以上

高付着力:

プライマーなしでセメント板に付着。破断面は母材破壊。
対コンクリート　→　 2.6 − 4.2 N/mm2
対 鋼材 　　　　→　 1.2 − 3.5 N/mm2

ＥＡＧＬＥ８は靭性(じんせい)を持っています。
発泡スチロールに約５ｍｍ厚のＥＡＧＬＥ８を合わせた板に、ブロック(合計約３０kg)を載せる実験です。

靱性:

合計３０kg載せました。ＥＡＧＬＥ８板はかなりたわんでいますが、ひび割れはしていません。
重みによりしなやかに曲がり、重りを外すと元に戻ります。

腐食促進試験:

2010年6月米国土木学会国際技術委員会エジプトカイロ会議にてAlla El-Din Sharakawi博士発表論文より抜粋。

ロリポップ型試験体を塩水に浸け、内部鉄筋と塩水中の電極間に電気を流すことで鉄筋の腐食を促進。

　　　　　　　　　　　　

ポルトランドセメントでは5日間で鉄筋が腐食しているのに対し
EAGLE8で作成もしくは保護した試験体では21日後でも腐食は見られませんでした。

1.概要:

RC床版試験体に静荷重を掛け破断直前状態にし、その下面に薄くEAGLE8を打設。
同様な静荷重を掛け破断直前までの変位量を計測、ひび割れ状況を観測した結果を記録。
⇒EAGLE8が老朽化したRC床版を最小限の時間・費用で修復可能であることの実証実験。

2.試験方法:

２−１　RC床版試験体仕様
・外寸　3000×600×120mm、背筋ピッチ170mm　・配合　表1参照。

２−２　断面修復材
・高機能セラミックEAGLE8-P（水比18%）　　・打設厚　約10mm

２−３　試験方法
・曲げ試験　静的曲げ試験法　　　JIS-A1106準拠（中央点載荷法）とし、100N毎に荷重を掛ける。（画1参照）
・付着試験　建築研究所方式付着試験法。

３．試験結果:

３−１　ひび割れ発生状況
補修前では900N載荷時に約0.2mm幅のひび割れが発生した。
EAGLE8補修後では２180N載荷時にひび割れ発生は確認できたが、目視では確認困難なものであった。

３−２　変位
載荷量に対し変位は補修前後とも比例関係で変位している。但しEAGLE8補修後では2200N載荷時38mmの変位量を示した。
また層間剥離が無く一体化しRC床版では想定できない靱性結果が出た。（図1参照）

３−３　付着
曲げ試験後のEAGLE8とRC試験体との付着結果を表2に示す。
付着箇所は背筋位置（A1〜A4）と無背筋位置（B1〜B4）各4か所で確認した。
本結果では曲げ応力約2000Nに対してもRCとEAGLE8が一体化されている結果を得た。

4.考察:

老朽化RC床版の長寿命化を図る方法としてポリマー系セメント材料による下面増厚で補修をしているが、引張強度性能において十分な性能を得ることはできなかった。

本報告では高機能セラミックEAGLE８でRC床版を補修することにより、約2倍の引張強度と高い靱性性能が確認できた。また曲げ試験後の付着性能結果によってRC躯体と一体化し高強度部材になることが立証できた。

耐震改修・補強材としてのEAGLE８の可能性:

EAGLE8の力学特性は、伸び歪がコンクリートに比べて非常に大きい事が挙げられる

具体的には・・・

であり壁の層間せん断歪に換算すると「1200μ」となる

壁のように薄い構造体に対しては塗り厚１〜２cm程度でも相当な補強効果が期待される

＋

EAGLE8の硬化速度⇒施工性に優れる

↓

型枠不要、補強鉄筋不要の夢が実現。

　　　　　　　　　　　

水中のコンクリートブロック上に流し込み実験。

↓

約20分で硬化確認。　1時間経過後12N/mm2の強度を発現。

　　　　　　　　　　　

事例:

水中でも硬化する特性を活かし、干満の差が大きい河口部の護岸工事で採用されました。
水流に洗われない様、簡単な型枠を設置するだけで打設可能。
工期とコストを大幅に削減しました。
